Inverter hòa lưới 20kW 3 pha Solis là sản phẩm của Trung Quốc, được thiết kế hai MPPT với thuật toán MPPT chính xác, hiệu suất tối đa trên 98,7% nhiều cấp độ bảo vệ, là thiết bị được yêu thích, đáng tin cậy cho các nhà máy điện dân dụng, công nghiệp và thương mại nhỏ, đem lại nhiều lợi ích cho người sử dụng.
1. Giới thiệu về thương hiệu Solis
Solis được thành lập vào năm 2005, là một trong những chuyên gia biến tần chuỗi toàn cầu lâu đời nhất và lớn nhất, chuyên sản xuất bộ biến tần chuỗi để chuyển nguồn DC thành nguồn AC và tương tác với lưới điện tiện ích, giúp giảm lượng khí thải carbon ra ngoài môi trường.
Thương hiệu đã có nhiều bằng sáng chế được ủy quyền trong và ngoài nước cùng với các công nghệ mới liên tục và trời thành công ty tiên phong trong công nghệ, được tổ chức nghiên cứu thẩm quyền quang điện nổi tiếng thế giới trao tặng danh hiệu “Thương hiệu biến tần hàng đầu” trong bốn năm liên tiếp, từ năm 2016 đến năm 2019.
Thương hiệu Solis Inverter
2. Tính năng nổi bật của Inverter hòa lưới 20kW 3 pha Solis
Sản phẩm Inverter hòa lưới 20kW ba pha Solis có hiệu suất tối đa trên 98,7%, có công nghệ chuyển mạch tần số siêu cao, phạm vi điện áp rộng và điện áp khởi động thấp, thiết kế hai MPPT với thuật toán MPPT chính xác, tích hợp quản lý sản lượng hòa lưới (EPM), có kết nối thân thiện và thích ứng với lưới điện, đặc biệt là bảo hành tiêu chuẩn lên đến 5 năm.
- Biến tần Solis 3 pha.
- Dải điện áp khởi động kênh MPPT cực thấp 160V – 850V.
- Kênh MPPT kép được thiết kế với thuật toán chính xác.
- THDi < 1,5%, độ méo dạng do sóng hài lên lưới thấp.
- Hiệu suất đạt tới 98,7%.
- Đầu kết nối thông tin RS485, tùy chọn mạng Wifi, LAN hoặc GPRS.
- Hệ thống giám sát được hỗ trợ hoạt động trên cả hệ điều hành Android và IOS.
- Bảo hành tiêu chuẩn 5 năm, có thể tùy chọn nâng cấp lên đến 10 năm với nhiều chính sách hấp dẫn.

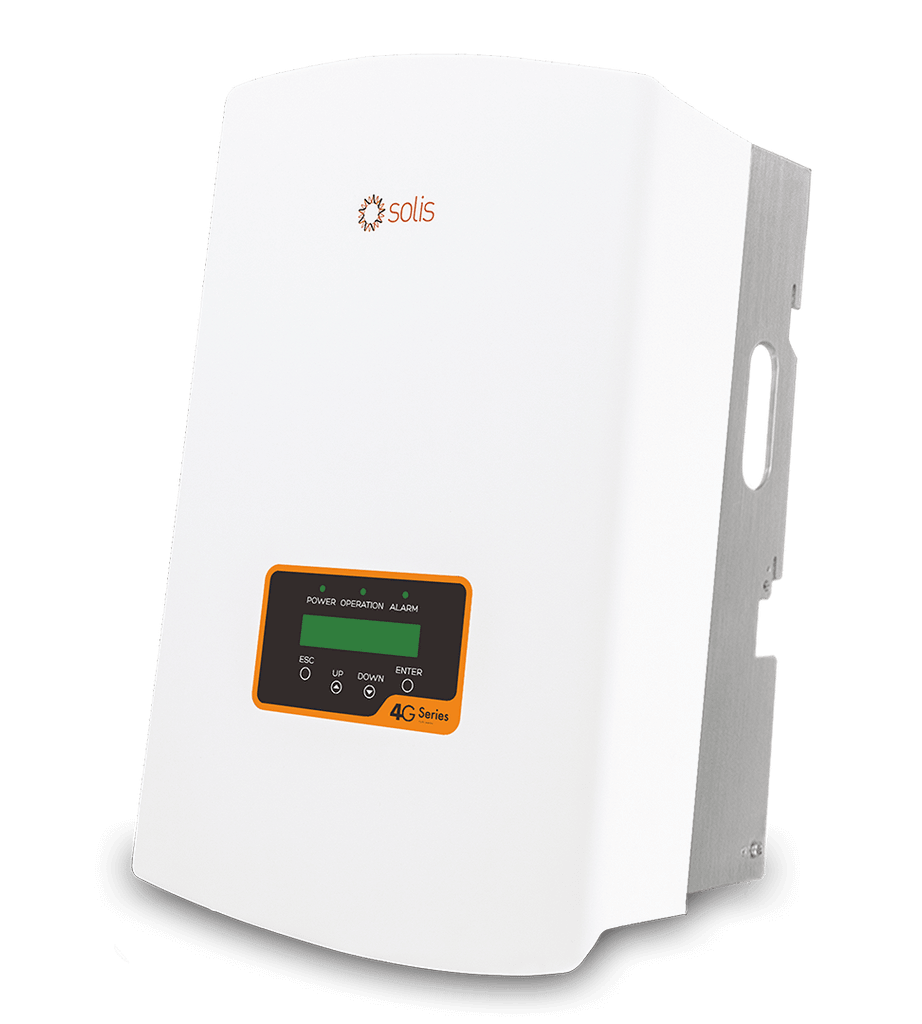

Mặt trước sản phẩm Inverter hòa lưới 20KW ba pha Solis
Mặt bên Inverter hòa lưới 20kW ba pha Solis
3. Thông số kỹ thuật của Inverter Solis 3P20K-4G
| Mục | Thông số |
| Đầu vào DC | |
| Công suất đầu vào tối đa (kW) | 24 |
| Điện áp đầu vào tối đa (V) | 1000 |
| Điện áp khởi động (V) | 180 |
| Dải điện áp MPPT (V) | 160 – 850 |
| Dòng điện vào đầu vào tối đa (A) | 22 + 22 |
| Dòng điện ngắn mạch tối đa cho mỗi MPPT (A) | 34,3 + 34,3 |
| Số kênh MPPT/số chuỗi vào tối đa | 2/4 |
| Đầu ra AC | |
| Công suất đầu ra định mức đầu ra(kW) | 20 |
| Công suất biểu kiến tối đa (kVA) | 22 |
| Công suất đầu ra tối đa (kW) | 22 |
| Điện áp định mức lưới (V) | 220/380 |
| Tần số định mức lưới (Hz) | 50/60 |
| Dòng hòa lưới (A) | 30,4/28,9 |
| Số pha | 3 |
| Dòng điện định mức đầu ra (A) | 31,8 |
| Dòng điện tối đa đầu ra (A) | 31,8 |
| Hệ số công suất (tại công suất đầu ra định mức) | > 0,99 |
| Dòng xâm nhập DC | < 0,5%ln |
| THDi (tại công suất đầu ra định mức) | < 1,5% |
| Hiệu suất | |
| Hiệu suất tối đa | 98,7% |
| Hiệu suất chuẩn EU | 98,1% |
| Hiệu suất kênh MPPT | > 99,5% |
| Bảo vệ | |
| Bảo vệ phân cực ngược DC | có |
| Bảo vệ ngắn mạch | có |
| Bảo vệ quá dòng đầu ra | có |
| Bảo vệ chống sét | có |
| Bảo vệ chống tách đảo | có |
| Bảo vệ quá áp đầu ra | có |
| Giám sát điện trở cách điện | có |
| Phát hiện dòng dư | có |
| Giám sát lưới | có |
| Bảo vệ nhiệt độ | có |
| Công suất DC tích hợp | tùy chọn |
| Thông số chung | |
| Kích thước (rộngxcaoxsâu) (mm) | 310x563x219 |
| Trọng lượng (kg) | 19,8 |
| Kiểu cấu hình | không biến áp |
| Điện năng tiêu thụ (ban đêm) (W) | < 1 |
| Nhiệt độ môi trường | -25 – 60℃ |
| Tuổi thọ thiết kế | > 20 năm |
| Độ ẩm tương đối | 0 ~ 100% |
| Bảo vệ xâm nhập | IP65 |
| Độ ồn (dBA) | < 30 |
| Cách thức làm mát | đối lưu tự nhiên |
| Độ cao làm việc tối đa | 4000m |
| Tiêu chuẩn hòa lưới | EN50438, AS4777.2:2015, VDE0126-1-1, IEC61727, VDE N4105, G98,G99 |
| Tiêu chuẩn an toàn/EMC | IEC62109-1/2, NB/T 32004, EN61000-6-1, EN61000-6-3 |
| Tính năng | |
| Đầu nối DC | MC4 |
| Đầu nối AC | IP67 rated plug |
| Giám sát | Wifi hoặc GPRS |
| Màn hình hiển thị | LCD, 220Z |
| Kết nối thông tin | đầu nối RS485 bốn chân |
| Bảo hành | tiêu chuẩn 5 năm (nâng cấp tùy chọn đến 10 năm) |
> Xem thêm:
✅ Inverter hòa lưới Solis 5kW 3 pha
✅ Inverter hòa lưới Solis 10kW 3 pha
✅ Inverter hòa lưới Solis 15kW 3 pha
✅ Inverter hòa lưới Solis 25kW 3 pha
✅ Inverter hòa lưới Solis 30kW 3 pha
4. Hướng dẫn lắp đặt Inverter hòa lưới Solis 20kW 3 pha
4.1. Các công cụ cần thiết trong quá trình lắp đặt Inverter Solis 3P20K-4G
- Dụng cụ để khoan cáp.
- Cờ-lê nhựa.
- Phát hiện bên DC.
- Đồng hồ vạn năng.
- Ống ni-vô.
- Dao rọc giấy.
- Dao gọt dây điện.
- Kìm gấp mép.
- Tuốc-nơ-vít T 20.
- Tuốc-nơ-vít bốn cạnh.
- Kìm cắt cạnh.
- Búa.
Các dụng cụ cần thiết trong quá trình lắp đặt biến tần
4.2. Các bước thực hiện lắp đặt Inverter Solis 3P20K-4G
Khi lắp đặt, khoảng cách xung quanh biến tần 300mm, khoảng cách đến đất 500mm.
– Bước 1: Mở hộp kiểm tra các phụ kiện: tấm đỡ, bu-lông, đầu nối DC, đầu nối AC.
– Bước 2: Lắp đặt tấm đỡ: đo kích thước và chấm điểm làm mốc trên tường, sử dụng mũi khoan có đường kính 10mm, khoan sâu vào tường tới 40mm; lắp tấm đỡ vào theo các lỗ khoan sao cho đảm bảo độ bằng phẳng của tấm đỡ; sau đó gắn biến tần lên trên tấm đỡ; vặn chặt các ốc vít ở cả hai bên.
– Bước 3: Lắp cáp DC. Yêu cầu về cáp DC: cáp cho ngành PV (mẫu PV1 – F), diện tích mặt cắt ngang của dây khoảng 4 – 6mm2.
Dùng kìm cắt bớt dây điện để lộ ra phần lõi dây điện bên trong. Tiến hành lắp đặt dây cáp (cả màu đen và màu đỏ) sao cho khi bạn nghe tiếng “tách” tức là bạn đã lắp đặt chính xác.
Thực hiện kiểm tra đầu cuối DC sau khi lắp đặt hoàn tất, đảm bảo rằng thanh thử tiếp xúc với các vùng trắng khi lắp vào phía dưới, siết chặt các đầu nối bằng cờ-lê nhựa.
– Bước 4: Lắp cáp AC, diện tích mặt cắt ngang của dây khoảng 4 – 10mm2.
Tách đầu nối AC và lắp ống bọc đuôi vào cáp, đặt cáp vào đúng đầu nối theo cực của nó rồi vặn chặt, lắp ráp lại đầu nối AC, siết chặt các đầu nối bằng cờ-lê nhựa.
Các cực của đầu nối AC
– Bước 5: Tiến hành lắp các đầu nối vào biến áp, sử dụng đồng hồ vạn năng để kiểm tra, rồi đóng công tắc giữa biến tần và lưới điện, đèn trên màn hình hiển thị sáng lên là đã hoàn thành lắp đặt.
Sử dụng đồng hồ vạn năng
Màn hình hiển thị của biến tần
